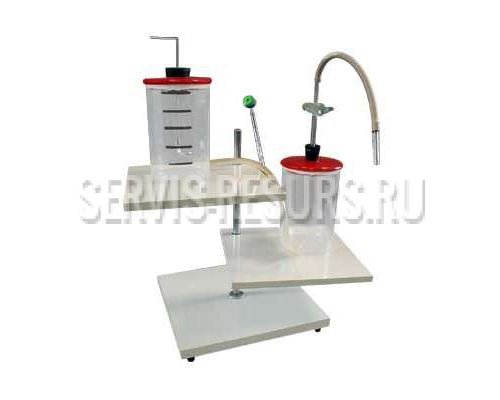

Прибор предназначен для демонстрации на уроках химии опытов по определению содержания кислорода в воздухе и получения заполненных чистым кислородом емкостей.
Технические данные:
Тип прибора - демонстрационный.
Масса - не более 1,5 кг.
Комплектность:
Склянки СТРП с нижним тубусом.(объем 2л.) - 2 шт.
Пробка резиновая под горло склянки с ложкой для сжигания веществ - 1 шт.Пробка резиновая (под нижние тубусы склянок) с отверстием и трубкой - 2 шт.
Пробка резиновая под горло склянки с тубусом и краном соединительным - 1 шт.
Шланг резиновый длиной 30см - 1 шт.
Паспорт - 1 шт.
Рекомендации по использованию - 1 шт.
Методические рекомендации по монтажу аспиратора и описание принципа его работы
Для сборки аспиратора используют склянки с нижним тубусом, объем 1,5-2л - 2шт, пробки резиновые (под нижние тубусы склянок) с отверстиями для прямых стеклянных трубок (диаметр трубки - 4-5мм), пробку резиновую под горло склянки с тубусом и краном соединительным (одноходовым), столик подъемный.
Разместить склянки с тубусом согласно рисунку (см рис. 1): склянку (1) - на столе, склянку (2) - на подъемном столике. Наполнить склянку (1) до горла водой и закрыть ее пробкой (3) с краном (4), кран закрыть.
Поменять склянки местами.
Если склянки герметичны (плотно вставлены пробки (5) со стеклянными трубками в нижние тубусы), то вода из склянки (1) не будет перетекать в склянку (2).
Присоединить склянку (1) к прибору для получения кислорода (или к кислородной подушке), открыть кран (4).
Под давлением кислорода вода из склянки (1) будет перетекать в склянку (2), а склянка (1) будет заполняться кислородом.
Как только склянка (1) полностью заполнится кислородом, (небольшое количество воды до уровня нижнего тубуса останется в склянке) кран (4) закрыть и отсоединить резиновый шланг от прибора для получения кислорода.
Для использования кислорода из аспиратора склянки вновь следует поменять местами.
Опустить газоотводную трубку (6) в сосуд, который следует наполнить кислородом.
Открыть кран (4). Вода из склянки (2) начнет перетекать в склянку (1) и вытеснять кислород из склянки (1), который поступает через резиновый шланг и газоотводную трубку (6) в соответствующий сосуд (7).
Если аспиратор с кислородом нужно присоединить к прибору (например, универсальной горелке), газоотводную трубку (6) следует снять, а свободный конец резинового шланга присоединить к отростку универсальной горелки.
Склянку 1: Убрать кран, Нанести деления 5 шт. от верхнего обреза нижнего тубуса до верха через равные промежутки. Верхнюю пробку чуть вынуть из горла и показать ложку с фосфором. Нарисовать уровень воды под нижнее деление. Чуть уменьшить высоту столика. Надпись и кислород убрать. На ложку указатель и надпись фосфор.
Склянка 2. Нарисовать уровень воды такой же как и в склянке 1.
Все рисунки ужать и разместить попарно.
Разместить склянки с тубусом согласно рисунку (см рис. 4): склянку (2) - на столе, склянку (1 – с метками) - на подъемном столике. Наполнить склянку (2) водой таким образом, чтобы уровень воды
стал поступать в склянку (1) и достиг нижнего деления.
Наполните ложку для сжигания веществ, закрепленную в пробке, красным фосфором полностью.
Нагрейте ложку с фосфором в пламени спиртовки (горелки).
Как только фосфор загорится, вставьте плотно пробку с ложкой в горло склянки (1).
Наблюдайте за изменениями происходящими в склянке:
- склянка наполняется густым белым дымом оксида фосфора (V);
- при горении фосфора объем воздуха внутри склянки в начале от нагревания увеличивается, а уровень воды понижается.
По мере расходования кислорода пламя постепенно затухает, белый дым растворяется в воде.
Охлаждаясь, газ в склянке 1 уменьшается в объеме, а уровень воды повышается и доходит до второго деления снизу (т.е. склянка 1 заполняется водой на 1/5 его объема). Уровень воды в склянке 2 опустится на ту же величину, что и поднялся в склянке 1.
Долейте в склянку 2 воды до начального уровня, выньте пробку из склянки 1, уровень воды останется на отметке нижнего деления. Опустите в склянку 1 зажженную свечу, она мгновенно погаснет.
Прилейте в склянку 1 известковую воду. Газ оставшийся в склянке не мутит ее. Значит это не углекислый газ.
Меры безопасности
Осторожно вставляйте пробку в горло склянки, чтобы ложка для сжигания веществ с горящим фосфором не касалась стенок.
