Набор для демонстрации электрических полей

Назначение

 Набор служит для демонстрации картин распределения силовых линий электростатического поля, возникающего вокруг заряженных тел различной конфигурации. Используется набор в опытах при изучении электрических явлений на уроках физики в основной и средней школах и учреждений среднего профессионального образования.

2.Устройство  изделия  и  работа  с  ним

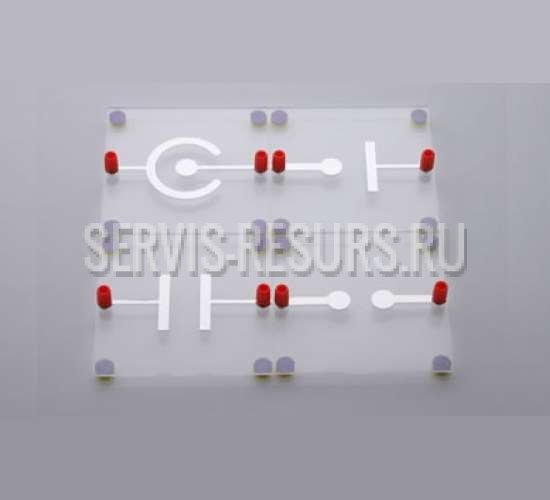

 Основу набора составляют прозрачные пластины с плоскими электродами. На каждой пластине закреплено по два электрода и пара универсальных гнезд для их подключения к источнику высокого напряжения. Электроды выполнены в виде полос различной формы. Изготовлены полосы из материала, хорошо проводящего электрический ток. Пластину с электродами размещают на графопроекторе или под документ -камерой, после чего на нее ставят кювету, заполненную на 1 - 1,5 мм касторовым маслом, в которое добавляют 1 - 2 щепотки манной крупы. Крупинки равномерно распределяют по всему объему налитого в кювету масла и проецируют на экран. Электроды подключают к источнику высоко напряжения. В качестве источника напряжения может использоваться электрофорная машина, электронный преобразователь «Разряд-1» или другой прибор с аналогичными характеристиками. Соединительные провода должны иметь по возможности более толстый слой изоляции и не пересекаться друг с другом.
