Омметр - вольтметр с гальванометром демонстрационный

Омметр-вольтметр с гальванометром (демонстрационный)

 Назначение

Прибор предназначен для использования в общеобразовательных учреждениях на уроках физики, для постановки демонстрационных опытов при изучении раздела «Электричество». Устройство прибора позволяет использовать его как гальванометр, вольтметр и омметр.

 Комплектность

1. Омметр-вольтметр с гальванометром -1шт.

2. Паспорт -1шт.

3. Упаковочная коробка -1шт.

3. Характеристики изделия

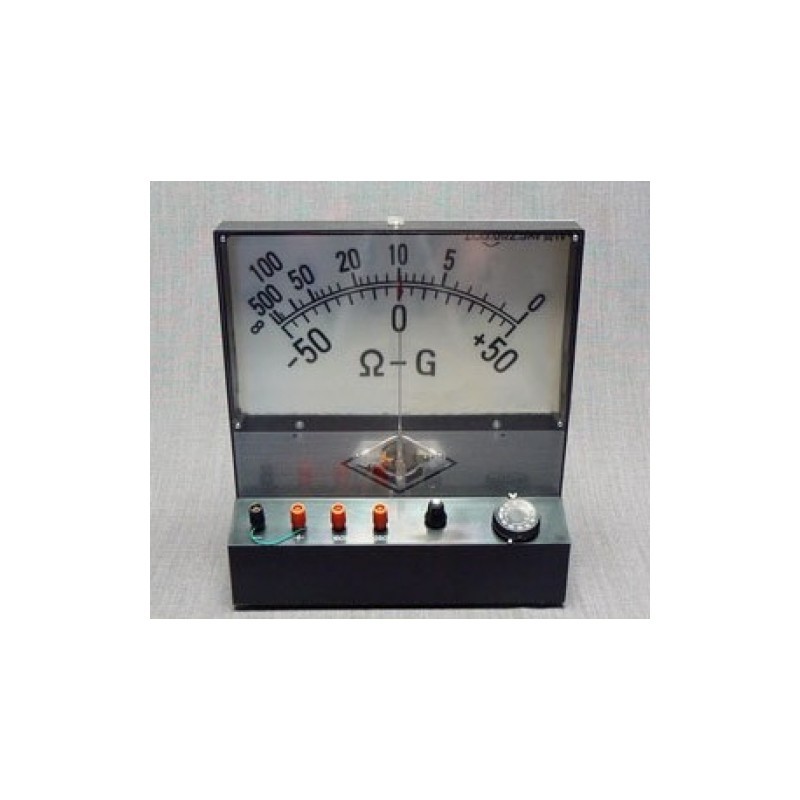

Прибор предназначен для измерения величин постоянного тока (напряжения и сопротивления) при постановке демонстрационных опытов. Представляет собой прибор магнитоэлектрической системы, содержащий 2 шкалы с двойной оцифровкой. Обе шкалы прибора нанесены на металлическое снование на передней и задней панели прибора. По одной оцифровке шкалы, расположенной на лицевой стороне, нулевая отметка расположена справа, а отметка «~» (бесконечность) слева. Шкала резко неравномерна и сильно сжата в левой части. Эта шкала показывает сопротивление в цепи. По другой оцифровке – нулевая отметка расположена посередине. Диапазон шкалы от -50 до +50. Эта шкала используется при работе в режиме гальванометра. На оборотной стороне прибора находится шкала с двойной оцифровкой для измерения напряжения в цепи. Верхний предел шкалы составляет от 0 до 10В, нижний предел – от 0 до 5В. Механизм прибора заключен в пластмассовый корпус. На лицевой стороне прибора с левой стороны имеется четыре комбинированных гнезда – клеммы, для подключения прибора в сеть. С правой стороны расположен переключатель, с помощью которого прибор переключается в режим гальванометра, омметра или вольтметра и регулятор сопротивления.
