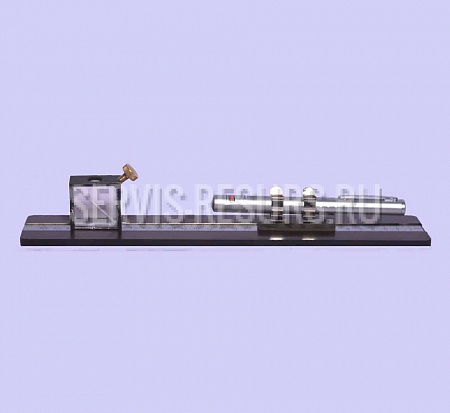

Состав прибора:
1. Две призмы полного внутреннего отражения
2. Струбцина.
3. Твердотельный лазер мощностью 20мвт и длиной волны 532нм.
4. Пластмассовый корпус.
Инструкция по проведению демонстрации:
ВНИМАНИЕ все оптические элементы жестко закреплены и отъюстированы.
Разбирать струбцину и извлекать из нее призмы категорически запрещено.
При распаковке прибора необходимо аккуратно завернуть винт м6 с большой шляпкой в отверстие струбцины, сделать это нужно без усилий и перекосов, чтобы не повредить резьбу, затягивать сильно болт нельзя. Как только почувствуете и увидите, что болт коснулся призмы, прекратите вращение.
Включить лазер можно двумя способами, просто нажать кнопку и удерживать ее во время демонстрации, а можно нажав кнопку повернуть лазер вокруг оси таким образом, чтобы одна ветвь клипсы зафиксировала кнопку в нажатом состоянии.
После проведения демонстрации не забывайте выключить лазер. При замене батареек помните - минус должен быть направлен в сторону лазера.
Итак, болт установлен в струбцину, лазер включен, собственно демонстрация уже началась. Лазерный луч, попав на грань призмы, испытывает полное внутреннее отражение и выходит из призмы вверх. Увидеть это можно на потолке или воспользоваться листом бумаги помещенной на пути луча. Для демонстрации туннельного эффекта необходимо сблизить призмы на расстояние меньше длины волны, Чтобы выполнить это условие соприкасающиеся поверхности должны быть высокого качества, но главное идеально чистыми. Малейшая пылинка не позволит.
Сблизиться призмам . Помните мы должны сблизить две призмы на расстояние меньше длины волны света Туннельный эффект наблюдается при сближении призм для этого с усилием поворачиваем болт свет при этом частично проходит во вторую призму и выходит из нее. При идеально чистых плоскостях можно добиться того, чтобы весь свет перестал испытывать полное внутреннее отражение на первой призме, а проходил сквозь обе призмы как через единый кусок стекла. Конечно, для этого нужно увеличить давление при помощи винта. Но лучше этого не делать. В конце концов, или резьба не выдержит или разрушится стекло. Закончив демонстрацию нужно обязательно уменьшить давление.
