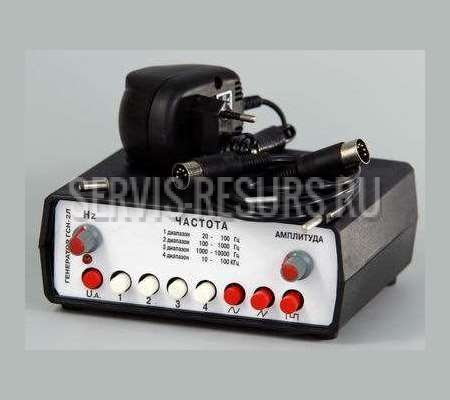

Используется на уроках физики в качестве источника переменного электрического тока звуковой частоты. Представляет собой прибор, вырабатывающий электрические сигналы синусоидальной, прямоугольной и треугольной формы.
Краткое описание:
Генератор ГСН- 2Л предназначен для настройки и ремонта бытовой радиоаппаратуры, в том числе непромышленного изготовления в кружках технического творчества, радиоклубах и других аналогичных организациях. Генератор может быть полезен при изучении ряда разделов курса физики школьной программы. Работы с генератором в учебных заведениях должны осуществляться под контролем преподавателя.
Общие указания:
При покупке генератора проверить положение пломб на генераторе и его комплектность.
Условия эксплуатации генератора- закрытые отапливаемые помещения с интервалом температуры от + 10 до + 35 С и верхним пределом влажности окружающего воздуха 80% при температуре +25С.
После хранения генератора в холодном помещении или после перевозки в зимних условиях перед включением в сеть выдержите его при комнатной температуре в течение 8- 10 часов.
Комплект поставки:
1. Упаковочная коробка 1 шт.
2. Генератор 1 шт.
3. Переходный шнур 1 шт.
4. Адаптер питания 1 шт.
5. Руководство по эксплуатации 1 шт.
6. Вставка плавкая 0,25 А 1 шт.
Основные технические характеристики:
Генератор ГСН- 2Л вырабатывает сигнал синусоидальной и пилообразной (треугольной) формы в диапазоне частот от 20 Гц до 100000 Гц, а также сигналы прямоугольной формы в диапазоне частот от 20 Гц до 10000 Гц.
• Количество частотных диапазонов- 4:
1 диапазон- 20-100Гц
2 диапазон- 100-1000 Гц
3 диапазон- 1000-10000 Гц
4 диапазон- 10-100 КГц.
• Внутри каждого диапазона осуществляется плавное изменение частоты.
• Максимальная амплитуда прямоугольного сигнала 1,5 В.
• Максимальная амплитуда треугольного сигнала 1 В.
• Максимальная амплитуда синусоидального сигнала 0,5 В.
• Эффективное значение синусоидального сигнала 0,35 В.
• Коэффициент гармонии синусоидального сигнала 4%.
• Длительность фронтов прямоугольного сигнала 5 мкс.
• Нелинейность треугольного сигнала 3%.
• Питание генератора осуществляется от адаптера питания. Выходное напряжение адаптера питания зависит от модификации генератора.
Техника безопасности:
Будьте осторожны! В адаптере имеется опасное для жизни напряжение 220 В.
Во избежание несчастных случаев категорически запрещается включать генератор в сеть при снятой верхней крышке.
Перед заменой предохранителя не забудьте вынуть вилку адаптера из розетки электросети.
Не применяйте самодельных и нестандартных предохранителей.
Не оставляйте генератор без присмотра во включенном состоянии.
Не закрывайте вентиляционные отверстия генератора.
Запрещается подсоединять генератор к сети питания при помощи адаптера с иным выходным напряжением.
По окончании работ необходимо вынуть вилку адаптера из розетки электросети.
БУДЬТЕ ОСТОРОЖНЫ ПРИ РЕМОНТЕ И ЭКСПЛУАТАЦИИ ГЕНЕРАТОРА!
Подготовка к работе и порядок работы:
Подключите адаптер сначала к генератору, затем к сети питания напряжением 220 В, частотой 50 Гц.
Произведите соединение гнезда "ВЫХОД" генератора переходным шнуром к проверяемым объектам.
Нажмите кнопку "ПИТАНИЕ". При этом должен загореться индикаторный светодиод.
С помощью переключателей выбирается требуемая форма сигнала.
С помощью переключателей "1", "2", "3", "4" (диапазоны) и регулятора частоты "HZ" установите требуемую частоту выходного сигнала.
Изменение выходного сигнала напряжением осуществляйте плавно при помощи регулятора "АМПЛИТУДА". При этом в крайнем правом положении данного регулятора возможно увеличение искажений формы выходного сигнала.
Генератор готов к работе через 3-5 минут после включения.
Примечание: При переключении кнопок генератора не прилагайте значительных усилий. Для непосредственного наблюдения форм и частот сигналов генератора используйте осциллографы типа ОМЛ-3, НЗО17, С1- 94 или аналогичные.
