Источник предназначен для электропитания установок, используемых при проведении демонстрационных опытов на уроках физики в общеобразовательной школе.
Технические данные:
1.Выходное напряжение, регулируемое в диапазоне - 1,2…24 В.
2.Максимальный ток нагрузки, А - 2
3.Нестабильность выходного напряжения при изменении напряжения сети на ±10%, не более ±2%
4.Электропитание - однофазная сеть с напряжением 220В и частотой 50Гц.
5.Потребляемая мощность, не более 50 Вт.
6.Масса, не более 1,7 кг
7.Габаритные размеры, мм, - 150х125х80.
Устройство и работа прибора:

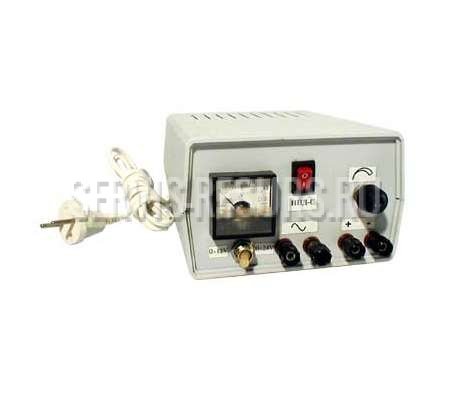

Электрическая схема прибора смонтирована в пластмассовом корпусе. На передней стенке расположены клеммы для подключения нагрузки, ручка регулятора для установки напряжения, вольтметр класса точности 2,5., переключатель режимов, выключатель сети. На задней стенке размещены предохранители на 0,4А и 2А.
Перед включением прибора тумблером ручку регулятора напряжения повернуть против часовой стрелки до упора, подключить к клеммам нагрузку (не менее 5 Ом на пределах измерения 0-12V и не менее 12 Ом на пределах 0-24V), включить прибор и установить регулятором необходимое напряжение на нагрузке. Время непрерывной работы источника не более 30 минут, после чего необходим перерыв в течение 10 минут.
Работать с источником допускается персонал, обученный Правилам техники безопасности при эксплуатации электроустановок потребителей и прошедшему проверку знаний указанных Правил на квалификационную группу не ниже 3 для установок напряжением до 1000 вольт.
