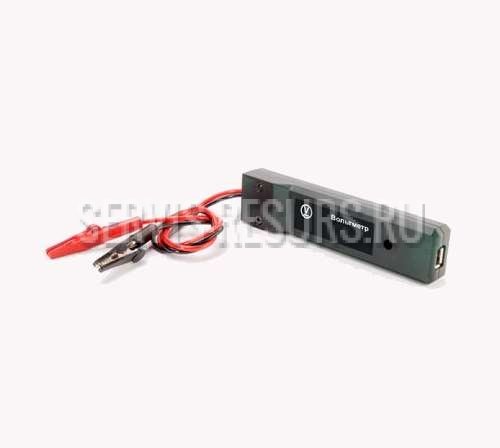

Датчик напряжения (KDS-1009) является одним из приборов Лабораторного комплекса «Естествоиспытатель», предназначенного для измерения напряжения. Датчик работает в комплекте с компьютерным измерительным блоком (KDМ-1001 или KDM-1002) и персональным компьютером.
Датчик применяется при постановке демонстрационных экспериментов и исследовательских работ учащихся в условиях типовых кабинетов физики и химии учреждений начального и среднего профессионального образования, а также для практических и исследовательских работ в высшей школе.
Датчик позволяет выполнять различные эксперименты, связанные с воздействие температур в пределах от -25оС до +125оС.
Основные технические данные:
Диапазон измерения ±12 В
Максимальное напряжение ± 14,5 В
Полное сопротивление 10 МВт
Линейная зависимость 0,01%
Диапазон производимого напряжения 0-5 В
Комплектность:
Датчик температуры 1 шт
Паспорт 1 шт
Упаковка 1 шт.
Устройство и принцип работы:
Датчик напряжения работает в режиме ±12 В.
Для проведения эксперимента возможно монтирование электрической цепи при помощи батареи, нихромового проволочного резистора, углеродного резистора, мини лампочки.
Для проведения эксперимента необходимо установить +5 В равно 1, 0 В равно 0 и измерить период времени между двумя повторяющимися сигналами от 1 до 0.
Меры безопасности:
При работе с датчиком напряжения необходимо выполнять общие правила работы и требования безопасности, предусмотренные для соответствующего кабинета образовательного учреждения.
К работе с датчиком допускаются лица, ознакомленные с его устройством, принципом действия и мерами безопасности в соответствии с требованиями, приведенными в настоящем разделе.
При подаче постоянного электрического напряжения возможен перегрев датчика.
При проведении измерений не рекомендуется держать датчик в руке в связи с возможным нагревом.
Не допускать попадание жидкости в корпус разъема датчика.
Запрещается вскрывать датчик, а также подвергать его ударным и силовым нагрузкам.
Подготовка и порядок работы:
Включите разъем датчика в разъем компьютерного измерительного блока.
Запустите программу Exсel чистый лист. Нажмите в меню Science Cube и выберите Эксперемент.
Появиться маленькое окошко с кнопкой «Начать эксперимент». После нажатия на эту кнопку начнется сбор данных (важно, чтобы одна из ячеек «листа» была выделена). Для остановки эксперимента нужно нажать кнопку «Остановить эксперимент».
Порядок проведения работы с датчиком изложен в методическом руководстве.
