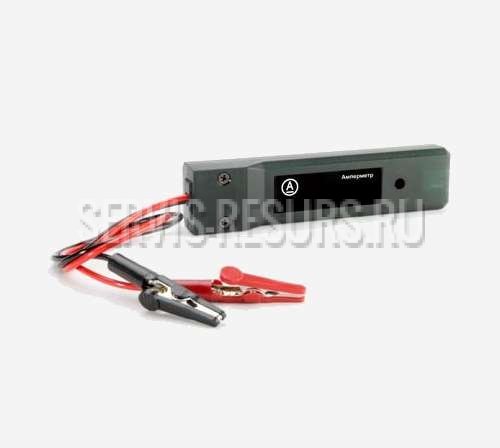

Датчик электрического тока (KDS-1010) является одним из приборов Лабораторного комплекса «Естествоиспытатель», предназначенного для измерения электрического тока. Датчик работает в комплекте с компьютерным измерительным блоком (KDМ-1001 или KDM-1002) и персональным компьютером.
Датчик применяется при постановке демонстрационных экспериментов и исследовательских работ учащихся в условиях типовых кабинетов физики и химии учреждений начального и среднего профессионального образования, а также для практических и исследовательских работ в высшей школе.
Основные технические данные:
Диапазон измерения от –1,0 А до +1,0 А
Шаг ± 0,6 мА
Особенности изоляции: датчик снабжен независимой изоляцией
Рассеивание: max 5 В
Установка датчика отметка 0.
Комплектность:
Датчик температуры 1 шт
Паспорт 1 шт
Упаковка 1 шт.
Устройство и принцип работы:
Датчик электрического тока имеет разрешение ± 1 мА и разрешение погрешности – не может фиксировать минутный ток меньше чем ± 4 мА. Для фиксирования минутного тока необходим гальванометр. Если датчик фиксирует электрический ток слабее 4 мА, он будет отображен как 0.
В целях безопасности датчик не будет функционировать при электрическом токе выше чем 1 А.
Эксперименты, в которых применяется высоковольтный электрический ток в 1 А и выше очень опасны и не включены в программы младшей и средней школ.
При проведении эксперимента не забывайте о допусках напряжения и электрического тока.
Меры безопасности:
При работе с датчиком электрического тока необходимо выполнять общие правила работы и требования безопасности, предусмотренные для соответствующего кабинета образовательного учреждения.
К работе с датчиком допускаются лица, ознакомленные с его устройством, принципом действия и мерами безопасности в соответствии с требованиями, приведенными в настоящем разделе.
Не допускать попадание жидкости в корпус разъема датчика.
Запрещается вскрывать датчик, а также подвергать его ударным и силовым нагрузкам.
Подготовка и порядок работы:
Включите разъем датчика в разъем компьютерного измерительного блока.
Выполнить установку нулевой точки в Exсel – начальная величина принятая за 0. Это должно быть произведено до начала эксперимента, или же это можно произвести тогда когда датчик для эксперимента присоединен к компьютерному блоку.
Затем перейти к началу эксперимента после установки точки «0». При разъединении или помехах прибора, предыдущие данные постоянно будут сохраняться.
Запустите программу Exсel чистый лист. Нажмите в меню Science Cube и выберите Эксперимент. Появиться маленькое окошко с кнопкой «Начать эксперимент». После нажатия на эту кнопку начнется сбор данных (важно, чтобы одна из ячеек «листа» была выделена). Для остановки эксперимента нужно нажать кнопку «Остановить эксперимент».
Порядок проведения работы с датчиком изложен в методическом руководстве.
